خازن ماکروفر را چگونه دِشارژ کنیم؟ (راهنمای ایمنی قبل از تعمیر قطعات)

هشدار بسیار جدی: مطالب این مقاله صرفاً جهت آگاهی‌بخشی و تأکید بر پروتکل‌های ایمنی برای متخصصین تولید شده است. ماکروفرها دارای مدارهای ولتاژ بسیار بالا هستند که حتی پس از قطع کامل برق، می‌توانند ولتاژهای کشنده‌ای را در خازن ولتاژ بالا (High-Voltage Capacitor) ذخیره کنند. هرگز بدون دانش فنی عمیق، تجهیزات عایق‌بندی شده مناسب و تجربه کافی، اقدام به باز کردن یا تعمیر ماکروفر نکنید. عدم رعایت نکات ایمنی می‌تواند منجر به آسیب جدی، سوختگی و خطر مرگ شود.

تعمیر ماکروفر، برخلاف بسیاری از لوازم خانگی، یک فرآیند فنی پیچیده و در عین حال، بسیار خطرناک است. در قلب سیستم گرمایشی ماکروفر، یک مدار ولتاژ بالا (شامل ترانسفورماتور، دیود و خازن) وجود دارد که برای تأمین توان لازم برای مگنترون، ولتاژ برق شهری ۲۲۰ ولت را به ولتاژی تا ۵۰۰۰ ولت افزایش می‌دهد.

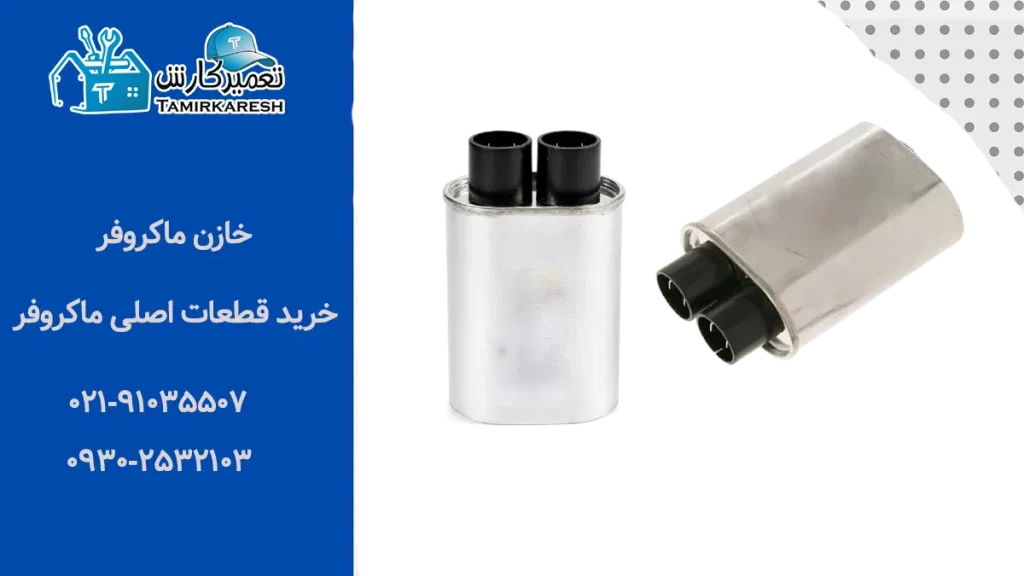

در میان تمام این اجزا، خازن ولتاژ بالا، حیاتی‌ترین نقطه خطر محسوب می‌شود. خازن مانند یک باتری کوچک عمل کرده و توانایی ذخیره این ولتاژ عظیم را دارد؛ حتی اگر دستگاه برای هفته‌ها خاموش و از برق جدا شده باشد. دشارژ یا تخلیه ایمن این ولتاژ ذخیره شده، نه تنها اولین و مهم‌ترین گام در هر پروتکل تعمیر است، بلکه تفاوت بین یک فرآیند ایمن و یک حادثه مرگبار است.

این راهنمای تخصصی از سوی تعمیرکارش، به عنوان مرجع قطعات ماکروفر، پروتکل‌ها و مراحل دقیق دشارژ خازن ماکروفر را برای متخصصان این حوزه تشریح می‌کند تا ایمنی در فرآیند تعمیر به بالاترین حد ممکن برسد.

پادکست دِشارژ کردن خازن ماکروفر

اگر فرصت مطالعه ندارید می‌توانید پادکست زیر رو گوش کنید.

چرا دشارژ خازن ماکروفر حیاتی‌ترین قدم در تعمیر است؟

اغلب کاربران تصور می‌کنند که با کشیدن دو شاخه از پریز، دستگاه کاملاً ایمن شده است. این تصور در مورد ماکروفر کاملاً غلط و فاجعه‌آمیز است.

ولتاژ کشنده: درکی از ۳۰۰۰ تا ۵۰۰۰ ولت

برق شهری (۲۲۰ ولت) می‌تواند خطرناک باشد، اما ولتاژ ذخیره شده در خازن ماکروفر (۳۰۰۰ تا ۵۰۰۰ ولت) در سطحی کاملاً متفاوت قرار دارد. این ولتاژ به قدری بالاست که حتی در مقایسه با استاندارد ولتاژ بالا در تجهیزات صنعتی، بسیار جدی تلقی می‌شود.

• خازن‌های استاندارد ماکروفر: معمولاً دارای ظرفیت‌هایی حدود ۰.۹ تا ۱.۱ میکروفاراد و تحمل ولتاژی بین ۲۱۰۰ تا ۲۵۰۰ ولت AC هستند. اما در مدار، این ولتاژ AC پس از عبور از ترانسفورماتور و مدار مضاعف‌کننده ولتاژ، می‌تواند در لحظه به ولتاژ اوج (Peak Voltage) حدود ۵۰۰۰ ولت DC برسد.
• خطر شوک: این میزان ولتاژ و جریان لحظه‌ای که خازن می‌تواند در صورت اتصال کوتاه به بدن شما منتقل کند، به اندازه‌ای قوی است که می‌تواند باعث انقباض غیرارادی شدید عضلات، سوختگی‌های جدی داخلی و خارجی و به هم خوردن ریتم قلب (فیبریلاسیون) شود که مستقیماً به مرگ منجر می‌گردد.

ریسک‌های جانی در صورت دشارژ نکردن

تماس تصادفی با پایه‌های خازن شارژ شده، حتی توسط ابزارآلات فلزی، می‌تواند عواقب جبران‌ناپذیری داشته باشد:

1. شوک الکتریکی و سوختگی: تخلیه ناگهانی انرژی ذخیره شده از طریق بدن انسان، منجر به شوک شدید و سوختگی در مسیر عبور جریان می‌شود.
2. آسیب به قلب و ریه: ولتاژ بالا می‌تواند باعث از کار افتادن ریتم طبیعی قلب یا فلج عضلات تنفسی شود.
3. تخریب ابزارآلات: اگر ابزار مناسبی استفاده نشود و اتصال کوتاه ایجاد شود، جرقه و صدای بلند همراه با تخریب نوک ابزار نیز می‌تواند رخ دهد.

علت ذخیره ماندن برق

خازن‌های ولتاژ بالای ماکروفر به گونه‌ای طراحی شده‌اند که ولتاژ بالا را برای مدت زمان طولانی در خود حفظ کنند. در حالی که برخی از ماکروفرهای جدیدتر دارای مقاومت داخلی تخلیه‌کننده (Bleeder Resistor) هستند که به صورت خودکار ولتاژ را در مدت چند دقیقه یا چند ساعت به سطح ایمن می‌رسانند، اما هرگز نباید به این مکانیسم اعتماد کرد.

قانون ایمنی: فرض کنید که خازن همیشه شارژ است، مگر اینکه خودتان آن را دشارژ و ولتاژ آن را با مولتی‌متر تأیید کرده باشید.

ابزار مورد نیاز برای دشارژ ایمن

دشارژ ایمن یک فرآیند تخصصی است که نیازمند ابزارآلات باکیفیت و عایق‌بندی شده است.

۱. مولتی‌متر یا ولت‌سنج عایق‌بندی شده

استفاده از مولتی‌متر برای تأیید نهایی، یک گام اجباری است.

• ضرورت: هدف اصلی مولتی‌متر در این فرآیند، تأیید کردن ولتاژ صفر است. پس از اجرای فرآیند تخلیه (دشارژ)، باید ولتاژ دوسر خازن اندازه‌گیری شود تا از رسیدن آن به زیر ۱۰ ولت اطمینان حاصل شود.
• نوع مولتی‌متر: حتماً از مولتی‌مترهایی استفاده کنید که دارای گواهی CAT III یا CAT IV و توانایی اندازه‌گیری ولتاژ DC در محدوده بالا (حداقل ۱۰۰۰ ولت) باشند. پراب‌های مولتی‌متر باید کاملاً عایق باشند.

۲. مقاومت تخلیه‌کننده (Resistor): ایمن‌ترین روش

استفاده از مقاومت (Resistor) بهترین و ایمن‌ترین روش برای دشارژ خازن است. این روش، تخلیه ولتاژ را به صورت آهسته، کنترل شده و بدون جرقه انجام می‌دهد و از آسیب به خازن نیز جلوگیری می‌کند.

• مشخصات فنی مقاومت مناسب:
  • مقاومت (Resistance): ۲۰ تا ۱۰۰ کیلو اُهم (kΩ). مقاومت بالا تخلیه را آهسته می‌کند.
  • توان (Wattage): ۲۵ وات یا بالاتر. این توان برای تحمل انرژی حرارتی‌ای که هنگام تخلیه ولتاژ ایجاد می‌شود، حیاتی است. استفاده از مقاومت با وات پایین، باعث سوختن مقاومت و خطرناک شدن فرآیند می‌شود.
• ساخت ابزار تخلیه: برای دشارژ، باید یک مدار ساده شامل یک مقاومت با توان بالا را با سیم‌های کاملاً عایق به دو گیره سوسماری عایق‌بندی شده متصل کنید. این ابزار صرفاً برای دشارژ استفاده می‌شود.

۳. ابزار اتصال کوتاه عایق‌بندی شده (پیچ‌گوشتی یا انبر): روش جایگزین با ریسک بیشتر

این روش، اتصال کوتاه سریع پایه‌های خازن است و اگرچه رایج است، اما ریسک بیشتری دارد و با تولید جرقه و صدا همراه است.

• ابزار مورد نیاز: یک پیچ‌گوشتی یا انبر فلزی با دسته‌ای که از لحاظ الکتریکی کاملاً عایق‌بندی شده و دارای گواهی تحمل ولتاژ بالا (مانند ۱۰۰۰ ولت) باشد.

هشدار: هنگام انجام این کار، باید حتماً از دستکش‌های عایق‌بندی شده برای ولتاژ بالا استفاده شود و صورت از محل دور نگه داشته شود. صدای جرقه نشان‌دهنده تخلیه سریع انرژی است.

راهنمای گام به گام دشارژ خازن ماکروفر (فقط برای متخصصین)

این مراحل، پروتکل استاندارد ایمنی برای هرگونه کار بر روی مدارهای ولتاژ بالای ماکروفر است:

مرحله ۱: قطع کامل برق و آماده‌سازی

1. جداسازی برق: دو شاخه دستگاه را از پریز بکشید. این یک گام غیرقابل مذاکره است.
2. صبر کنید: حداقل ۵ تا ۱۰ دقیقه صبر کنید. در این مدت، اگر دستگاه دارای مقاومت داخلی تخلیه باشد، ولتاژ تا حدی کاهش می‌یابد.
3. پوشش محافظ: دستکش عایق ولتاژ بالا و عینک محافظ را بپوشید.

مرحله ۲: دسترسی به خازن

1. باز کردن کاور: پیچ‌های کاور فلزی بیرونی دستگاه را باز کنید.
2. مکان‌یابی خازن: خازن ولتاژ بالا معمولاً یک قطعه استوانه‌ای یا مستطیلی بزرگ و فلزی است که در کنار ترانسفورماتور سنگین دستگاه قرار دارد. دو پایانه اصلی آن را که سیم‌های ولتاژ بالا به آن متصل شده‌اند، شناسایی کنید.

مرحله ۳: اجرای روش مقاومتی (تخلیه آهسته و ایمن)

این روش توصیه شده برای تخلیه ایمن است:

1. اتصال مقاومت: ابزار تخلیه ساخته شده با مقاومت پرتوان (مثلاً ۲۵ وات و ۵۰ کیلو اُهم) را بردارید.
2. تخلیه: گیره‌های عایق‌بندی شده را به دو پایانه (ترمینال) اصلی خازن متصل کنید.
3. زمان‌دهی: مقاومت را به مدت ۱۰ تا ۲۰ ثانیه در محل نگه دارید. این کار باعث می‌شود ولتاژ به صورت حرارتی و آهسته تخلیه شود.

مرحله ۴: اجرای روش اتصال کوتاه (احتیاط بالا)

این روش باید پس از روش مقاومتی، به عنوان یک مرحله دوم تخلیه انجام شود تا اطمینان حاصل شود که هیچ ولتاژی باقی نمانده است:

1. ابزار عایق: پیچ‌گوشتی یا انبر با دسته عایق را محکم در دست بگیرید.
2. اتصال پایه‌ها: نوک فلزی پیچ‌گوشتی را به صورت کنترل شده و دقیق به صورت همزمان به دو پایانه خازن بزنید.
3. تأیید تخلیه: اگر خازن هنوز شارژ داشت، یک جرقه قابل مشاهده و صدای بلند شنیده خواهد شد. این کار را تا زمانی تکرار کنید که دیگر جرقه‌ای مشاهده نشود.

مرحله ۵: تست نهایی با مولتی‌متر (گام ضروری)

این مرحله را هرگز نادیده نگیرید، حتی اگر جرقه‌ای ندیدید:

1. اندازه‌گیری: مولتی‌متر را در حالت اندازه‌گیری ولتاژ DC بالا (High DC Voltage) قرار دهید.
2. تست ولتاژ: پراب‌های مولتی‌متر را به دو پایانه خازن متصل کنید.
3. تأیید ایمنی: مطمئن شوید که عدد نمایش داده شده کمتر از ۱۰ ولت و نزدیک به صفر باشد. تنها در این شرایط است که کار بر روی قطعات ولتاژ بالا ایمن خواهد بود.

اشتباهات مهلک هنگام دشارژ خازن ماکروفر

کوچک‌ترین اشتباه در دشارژ خازن می‌تواند آخرین اشتباه فنی شما باشد. از این اشتباهات مهلک اجتناب کنید:

۱. استفاده از دستکش خانگی یا غیراستاندارد

دستکش‌های پلاستیکی یا لاتکس خانگی و حتی دستکش‌های پارچه‌ای، هیچ‌گونه عایق‌بندی لازم را در برابر ولتاژ ۵۰۰۰ ولتی ماکروفر ندارند و به سادگی سوراخ می‌شوند. تنها باید از دستکش‌های الکتریکی مخصوص ولتاژ بالا که برای این سطح از ولتاژ تأیید شده‌اند، استفاده کرد.

۲. عدم صبر کافی (بلافاصله اقدام کردن)

برخی از تعمیرکاران بلافاصله پس از قطع برق، کاور دستگاه را باز می‌کنند. در صورت خرابی مقاومت تخلیه داخلی دستگاه، این اقدام می‌تواند منجر به تماس با ولتاژ کشنده در لحظات اولیه شود. همیشه حداقل ۵ دقیقه صبر کنید.

۳. عدم استفاده از مولتی‌متر (صرفاً به اتصال کوتاه اعتماد کردن)

تکیه صرف به مشاهده جرقه (روش اتصال کوتاه) یک روش ناقص و غیرحرفه‌ای است. ممکن است خازن دارای شارژ کافی برای آسیب جدی باشد اما در آن لحظه جرقه قابل مشاهده‌ای نداشته باشد. مولتی‌متر تنها ابزاری است که حقیقت نهایی ولتاژ باقی‌مانده را به شما می‌گوید.

ایمنی اولویت اصلی است: توصیه به تعمیرکار متخصص

فرآیند دشارژ خازن ماکروفر یک مرحله بسیار تخصصی است که هرگز نباید توسط افراد غیرمتخصص یا صرفاً کنجکاو انجام شود. حتی در صورت خرابی قطعاتی به سادگی لامپ روشنایی، دسترسی به داخل دستگاه نیاز به رعایت کامل پروتکل‌های ایمنی دارد.

اگر تخصص، تجهیزات مناسب (مولتی‌متر پرتوان و مقاومت تخلیه) و تجربه کافی در زمینه الکترونیک ولتاژ بالا را ندارید، لطفاً تعمیر دستگاه خود را به یک تکنسین مجرب و حرفه‌ای بسپارید.

اگر شما یک متخصص هستید و خازن دستگاه را به صورت ایمن دشارژ کرده‌اید و به این نتیجه رسیده‌اید که خازن معیوب است، می‌توانید خازن ولتاژ بالای اصلی و باکیفیت را که کاملاً منطبق بر مشخصات دستگاه شماست، از ما تهیه کنید:

سوالات متداول در مورد دشارژ خازن ماکروفر (FAQ)

تعمیرکارش؛ مرجع تخصصی خرید قطعات ماکروفر در ایران

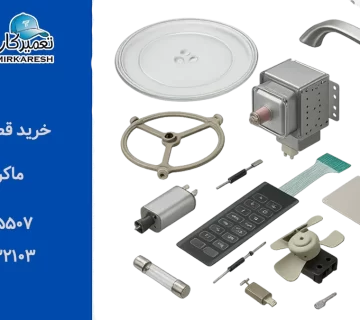

پیدا کردن تمام قطعات ماکروفر برای برندهای مختلف در یک مکان، همراه با تضمین اصالت و قیمت مناسب، همواره یکی از دغدغه‌های اصلی مشتریان و تعمیرکاران بوده است. فروشگاه تعمیرکارش (tamirkaresh.ir) با سال‌ها تجربه در زمینه تأمین قطعات لوازم خانگی، این مشکل را برای شما حل کرده است.
